Das »Experiment Nummer eins« aus dem Handbuch zeigt uns nun die Funktionsweise der Schalterelemente an Hand eines einfachen Beispiels:

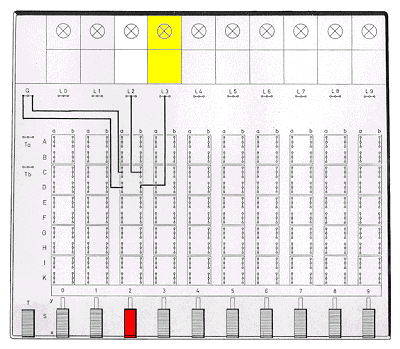

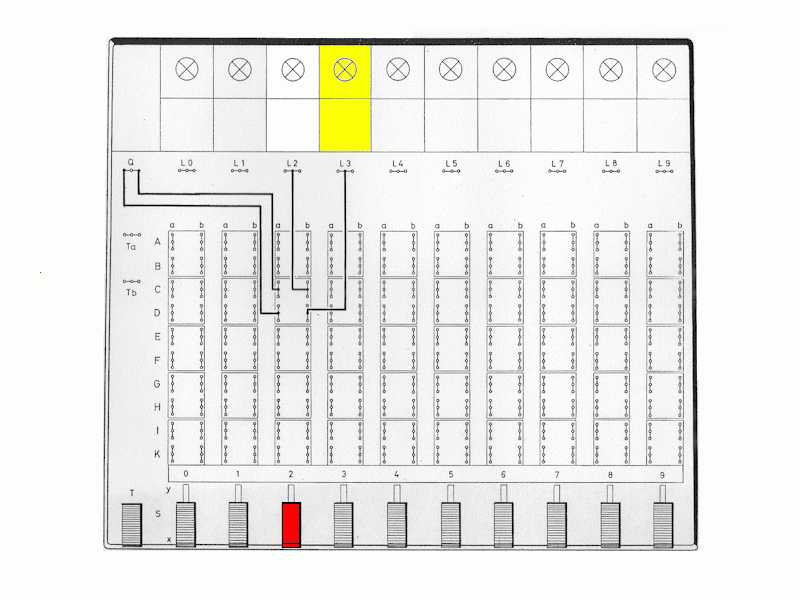

Schaltung 1 (zum Umschalten mit dem Mauszeiger auf das Bild zeigen)
Bewegen Sie Ihren Mauszeiger auf das Bild und dann wieder weg davon. Damit können Sie den Schaltschieber S2 betätigen und dem Schalterelement bei der Arbeit zusehen!
Genug probiert? Dann bietet es sich an, den LOGIKUS auch einmal von der Unterseite her zu betrachten. Schließlich wollen wir sowohl die Kontakt- als auch die Schieberfedern sehen:

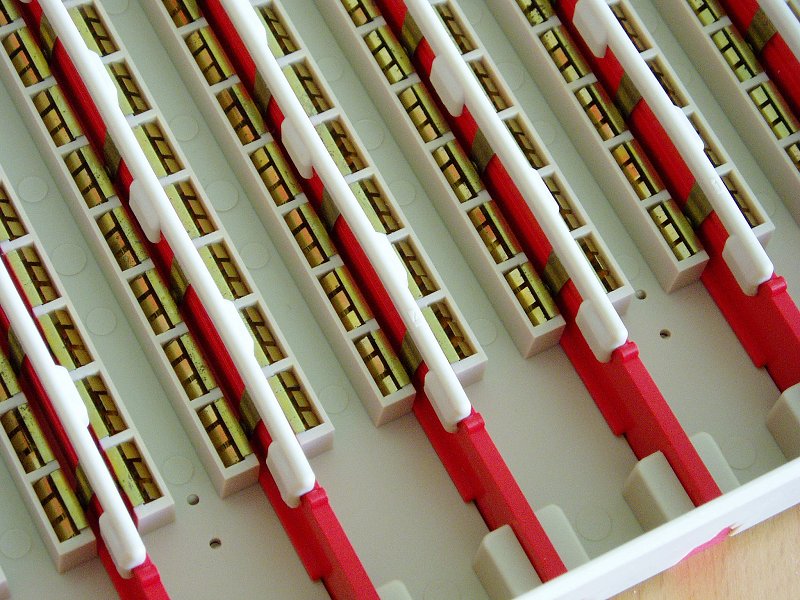

Schaltschieber von unten ( Vergrößerung )
Fortsetzung folgt!
