Labor III LOGO! - ein LOGIKUS für den Profi
Das von der Fa. Siemens angebotene Logikmodul LOGO! ist für die Haus- und Installationstechnik entwickelt worden. Es eignet sich jedoch auch zur Automaten- und Maschinensteuerung. Grundsätzlich ist das LOGO! kein Spielzeug, es ist aber eine 12V/24V-Variante erhältlich, die dem Hobby-Bastler das gefahrlose Experimentieren ermöglicht. Der Einsatz der »großen« 230V-Ausführung bleibt in jedem Falle dem konzessionierten Elektrogewerbe vorbehalten!
Die Logo! Produktfamilie von Siemens
Das LOGO! verfügt über einen reichhaltigen Funktionsumfang, darunter auch die vom LOGIKUS her bekannten Verknüpfungen wie UND, ODER, NEGATION. LOGO! wird entweder mit Hilfe des eingebauten Displays und der Funktionstasten programmiert, oder -erheblich komfortabler- mit der PC-Entwicklungsumgebung »LOGOSOFT«.
Als Anwendungsbeispiel wollen wir auch diesmal den LOGIKUS-Flugbuchungsautomaten realisieren: Für einen gestandenen LOGIKUS-Programmierer ist das kein Problem! Wir ziehen das logische Schaltbild aus dem Handbuch als Grundlage heran:

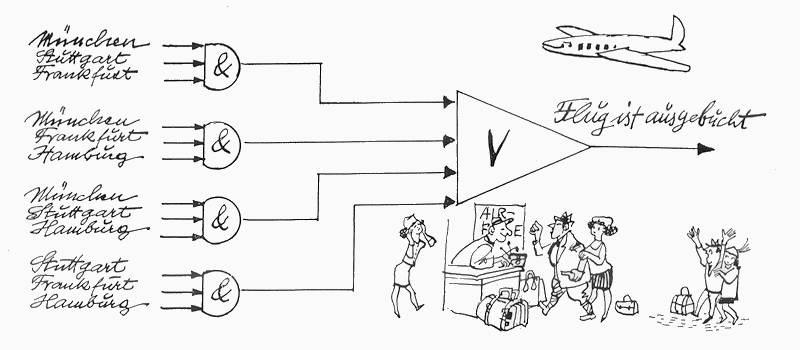

Schaltplan Flugbuchungsautomat ( Vergrößerung )
Sodann bilden wir die Schaltung auf unserem PC mit der intuitiv zu bedienenden LOGOSOFT-Programmiersoftware nach:

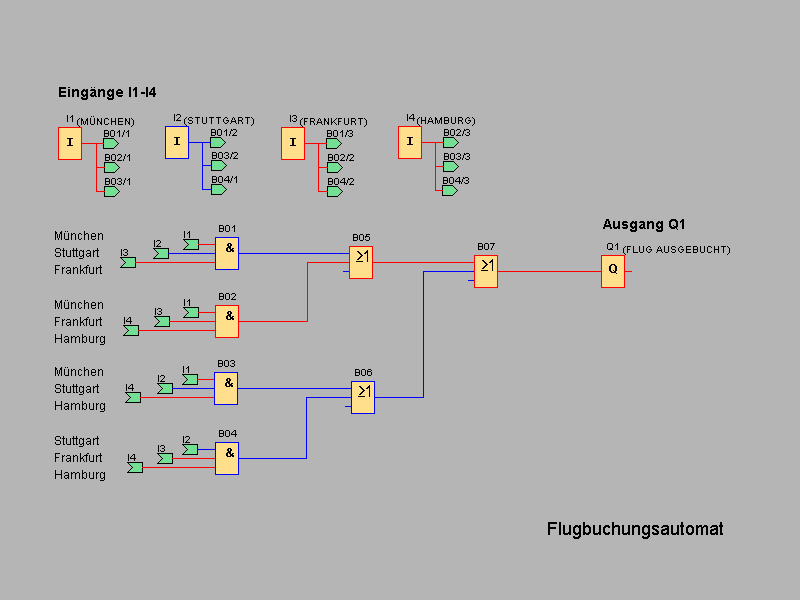

Screenshot LOGOSOFT ( Vergrößerung )
Wie man sieht, sind beide Schaltbilder identisch, das LOGIKUS Schaltbild kann also 1:1 direkt übernommen werden. Lediglich die normierten Darstellungen für UND- bzw. ODER-Verknüpfungen haben sich in den letzten 30 Jahren etwas geändert...
Anschließend wird die Funktion des Flugbuchungsautomaten wird mit dem »Simulator« getestet:
Screenshot LOGOSOFT-Simulator ( Vergrößerung )
Der nächste Schritt: An die Eingänge des LOGO!-Moduls schließen wir vier Schalter an, an die Ausgänge die entsprechenden Glühlämpchen.
Verdrahtung des LOGO!-Moduls ( Vergrößerung )

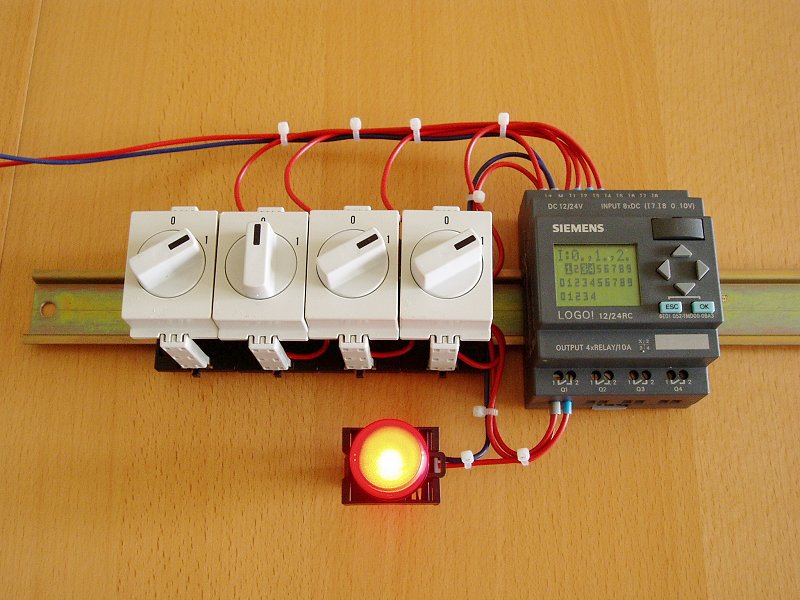

Der fertige Flugbuchungsautomat ( Vergrößerung )
LOGO! ist ein professionelles Gerät, dennoch ist es mit den Kenntnissen, die der LOGIKUS vermittelt, einfach zu programmieren. Wie bereits erwähnt arbeiten beide Geräte nach den gleichen Prinzipien.
LOGO! bietet eine Vielzahl an Möglichkeiten, die zum weitergehenden Experimentieren einladen: Neben der »statischen« Logik verfügt das LOGO! über Zeitglieder, Flip-Flops und jede Menge interessanter Sonderfunktionen...
Der Elektronik-Handel bietet mittlerweile sogenannte »LOGO!-Boxen« an. Diese Sets enthalten alle Bauteile, die zum Arbeiten mit mit dem LOGO! benötigt werden: das LOGO!-Modul selbst, ein Programmierkabel, die Software, Handbücher und einen praktischen Schraubendreher als Dreingabe. Sie können die »LOGO! Einsteiger-Box« übrigens über die Siemens-Homepage direkt bestellen !
Hinweis: Auch wenn Niederspannungen von 12V bzw. 24V an sich ungefährlich sind, so weisen wir auf die Notwendigkeit der Einhaltung von bestehenden Sicherheitsvorschriften hin. Falls Sie mit dem LOGO! experimentieren, beachten Sie bitte unbedingt die folgenden Ratschläge:
Verwenden Sie ausschließlich die 12V/24V Variante!
Befolgen Sie die Sicherheitshinweise im mitgelieferten Handbuch.
Als Stromversorgung dürfen nur Netzgeräte mit Schutz vor Kurzschluß verwendet werden.
Keinesfalls dürfen Sie das LOGO an einer Autobatterie oder ähnlichen Akkumulatoren betreiben.
Die Netzspannungs-Ausführung darf nur vom zugelassenen Elektrohandwerk verwendet werden, in der Hobby-Praxis ist jede Anwendung dieser Spannung eine Gefahr für Ihr Leben!
Da wir Sie als geschätzte(n) Leser(in) dieser Seite nicht verlieren möchten, ist uns die kompromißlose Einhaltung dieser Sicherheits-Anweisungen besonders wichtig...
